微波消解儀消解孔雀石的規(guī)范操作與應(yīng)用方案

1. 前言

孔雀石（Malachite，主要成分為 Cu?(OH)?CO?）是一種常見的銅碳酸鹽礦物，常作為銅礦 石或?qū)毷?。其成分分析（尤其是銅、鐵、鉛、鋅、砷等元素的含量測定）對礦石評價、冶煉工藝控制及環(huán)境評估具有重要意義。孔雀石易溶于酸，但在含有大量硅酸鹽雜質(zhì)或高結(jié)晶度結(jié)構(gòu)時，傳統(tǒng)酸溶法難以完全分解。微波消解技術(shù)可在密閉體系內(nèi)利用高溫高壓條件，配合混合酸體系快速、安全地分解孔雀石樣品，具有試劑用量少、樣品分解徹底、元素?fù)p失小的優(yōu)點。

本方案旨在利用微波消解儀提供一種高效、標(biāo)準(zhǔn)的孔雀石微波消解前處理方法，為后續(xù)儀器準(zhǔn)確測定其主量及微量元素含量奠定基礎(chǔ)。

2. 儀器與試劑

2.1 儀器

微波消解儀，分析天平（精度 0.1 mg），超純水系統(tǒng)（電阻率≥18.2 MΩ·cm），石墨趕酸 儀，容量瓶（25 mL），移液器，研缽

2.2 試劑

硝酸（HNO?，優(yōu)級純）

鹽酸（HCl，優(yōu)級純）

氫氟酸（HF，40%，優(yōu)級純，劇毒，嚴(yán)格管理）過氧化氫（H?O?， 30%， 優(yōu)級純）

實驗用水：符合 GB/T 6682 規(guī)定的一級水

3. 實驗方法

3.1 試樣制備

取代表性孔雀石樣品，破碎、研磨至粒度小于 75 μm，混合均勻。

3.2 微波消解

稱樣：準(zhǔn)確稱取制備好的孔雀石試樣 0.1 g（精確至 0.0001 g），置于洗凈的微波消解罐中。

加酸（在通風(fēng)櫥內(nèi)操作，佩戴 HF 專用防護裝備）：

加入 6 mL 硝酸

加入 2 mL 鹽酸

加入 0.5 mL 氫氟酸（若已知或預(yù)實驗表明樣品中硅酸鹽雜質(zhì)含量較低，可嘗試不使用氫 氟酸，或減少其用量。）

若樣品含有機物或還原性組分，可補加 1 mL 過氧化氫（30%）

預(yù)處理：將加好酸的消解罐敞開蓋，靜置 10 min 后于 120℃的趕酸儀上預(yù)處理 25 分鐘，待氣泡基本停止后，冷卻至室溫。

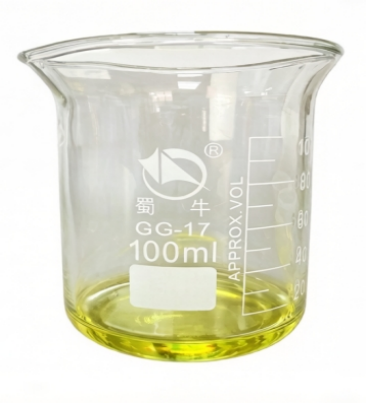

圖 2 孔雀石消解后狀態(tài)

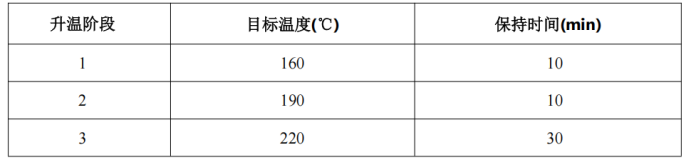

消解程序設(shè)置：旋緊密封蓋，放入微波消解儀。參考程序如下：

3.3 冷卻與趕酸

消解結(jié)束后，待罐內(nèi)溫度自然冷卻至 60℃ 以下，緩慢泄壓后開蓋。將消解罐置于趕酸儀 上，敞口加熱：常規(guī)元素（Cu、Fe、Pb、Zn 等）：140℃ 趕酸至溶液剩余 1~2 mL；揮發(fā)性元 素（As、Hg 等）：建議趕酸溫度 ≤ 120℃，避免元素?fù)p失。冷卻至室溫。

3.4 定容

冷卻后用少量 2% 稀硝酸沖洗消解罐內(nèi)壁，將溶液全部轉(zhuǎn)移至 25 mL 容量瓶中。用稀硝 酸少量多次洗滌消解罐，洗滌液并入容量瓶，最后用 2%稀硝酸定容至刻度，搖勻待測。同法制 備試劑空白。

4. 方案特點與關(guān)鍵點

4.1 方法優(yōu)勢

分解徹底：硝酸-鹽酸-氫氟酸體系可有效分解孔雀石的碳酸鹽結(jié)構(gòu)及伴生的硅酸鹽雜質(zhì)。元素保全：密閉消解防止砷、鉛等揮發(fā)性元素?fù)p失。

操作高效：微波消解顯著縮短前處理時間，提高檢測通量。

4.2 關(guān)鍵操作要點與安全警告

氫氟酸安全：HF 具有強腐蝕性和劇毒性，必須在專用通風(fēng)櫥內(nèi)操作，佩戴氟化氫專用防 化手套、護目鏡和面罩，備用葡萄糖酸鈣凝膠。

趕酸控制：避免樣品蒸干，防止銅等元素形成難溶氧化物。

消解完全性判斷：消解后溶液應(yīng)為黃綠色或藍綠色。若溶液渾濁或殘渣較多，可能為硅酸 鹽未完全分解，應(yīng)重新考慮 HF 用量或延長消解時間。

5. 結(jié)論

稱樣 0.1 g，采用硝酸-鹽酸-氫氟酸混合酸體系，按本方案微波消解后，可獲得澄清透明無 沉淀、顏色均勻的試液。

6. 參考文獻

[1] GB/T 14353.1-2010 《銅礦石、鉛礦石、鋅礦石化學(xué)分析方法》[S].

[2] GB/T 6682-2008 《分析實驗室用水規(guī)格和實驗方法》[S].

本文檔為通用技術(shù)方案，具體儀器操作請參考對應(yīng)儀器說明書
