動態接觸角測試儀

一、產品簡介

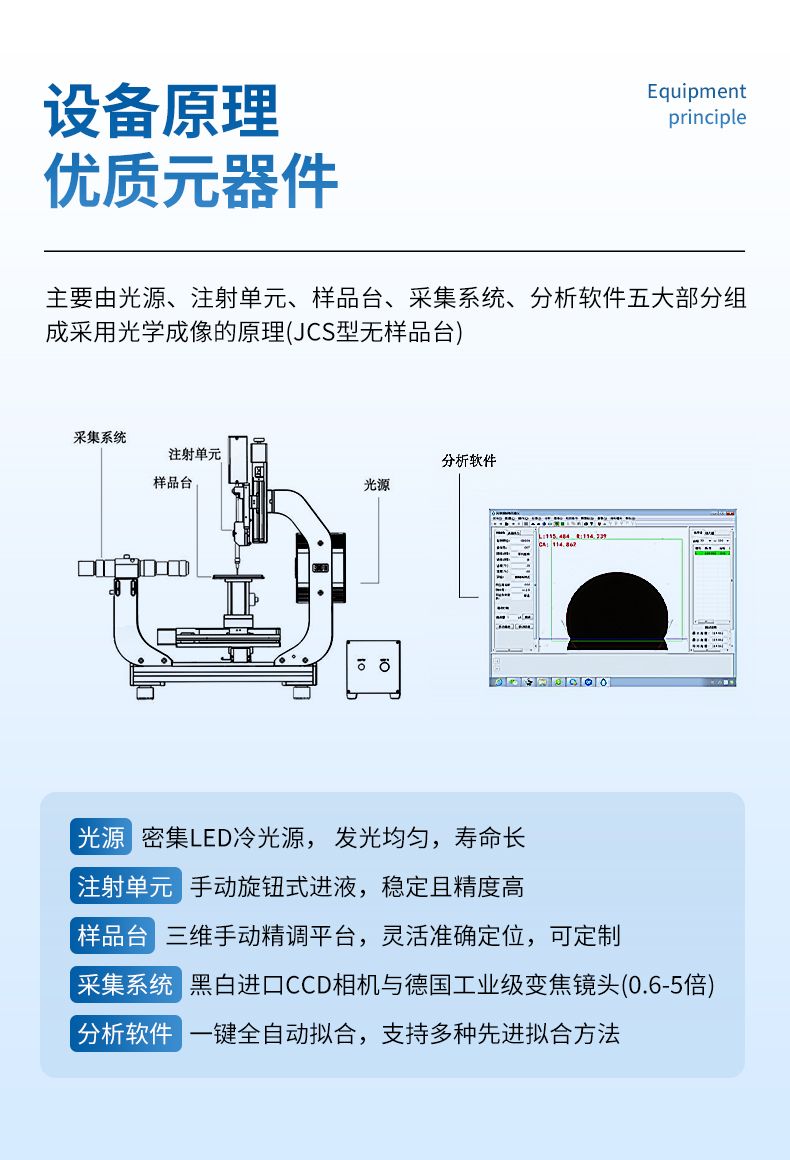

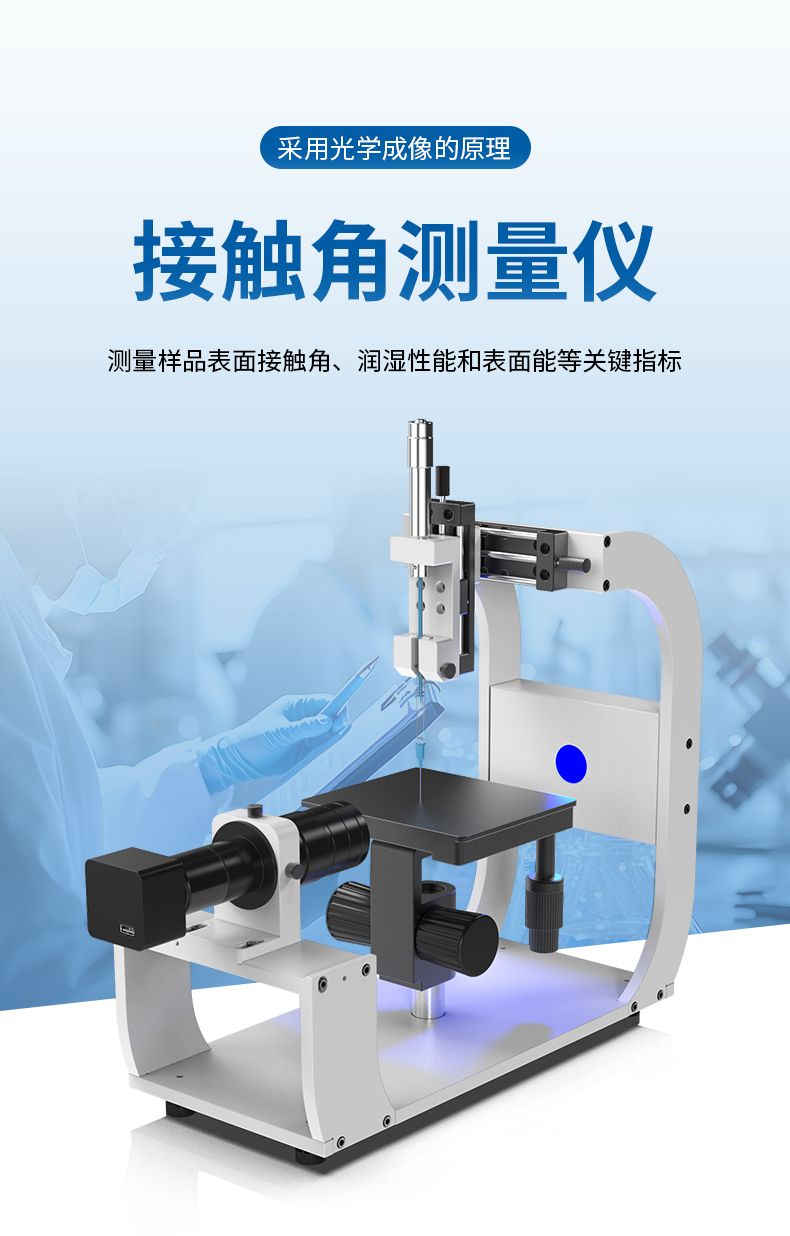

動態接觸角測試儀是測量液體對固體材料接觸角的專業儀器，核心用途為表征液體對固體材料表面的潤濕性能。其工作流程為：通過光學成像系統獲取液滴圖像，借助計算機軟件，利用數學模型擬合液滴圖像輪廓，進而得出接觸角或表面張力數據，并可開展表面能計算與潤濕性分析，為材料表面性能評估提供精準依據。

二、應用范圍

動態接觸角測量?jī)x廣泛應用于多個行業領域，在手機制造、玻璃制造、表面處理、材料研究、化學化工、半導體制造、涂料油墨、電子電路、紡織纖維、醫療生物等領域，已成為評估表面性能的重要儀器。

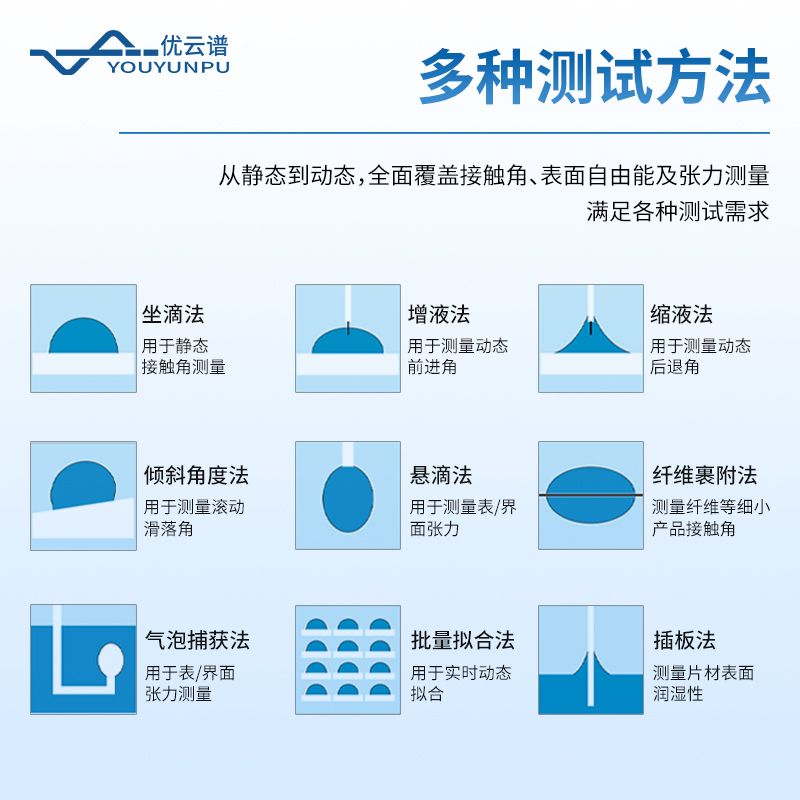

具體可實現的測試與分析功能如下：

a. 分析液體在固體表面的鋪展、滲透、吸收等潤濕行為，采用座滴法測量靜態接觸角；

b. 測量材料在固體表面的前進角、后退角、接觸角滯后、動態接觸角；

c. 對吸收材料進行連續實時研究并記錄過程，生成接觸角隨時間變化曲線并開展分析；

d. 針對粉末、彎曲曲面、超疏水/超親水樣品等特殊材料進行接觸角測量；

e. 采用附著滴法測試材料浸沒在液體中的接觸角；

f. 運用懸滴法測量各種液體的表界面張力及其極性、色散分量；

g. 計算固體表面自由能（Surfacefreeenergy），并分析其極性色散分量；

h. 分析液體在固體表面的粘附功（Adhesion），評估固體表面的均勻性與清潔度。

（注：部分測試功能需選購專門附件方可完成）

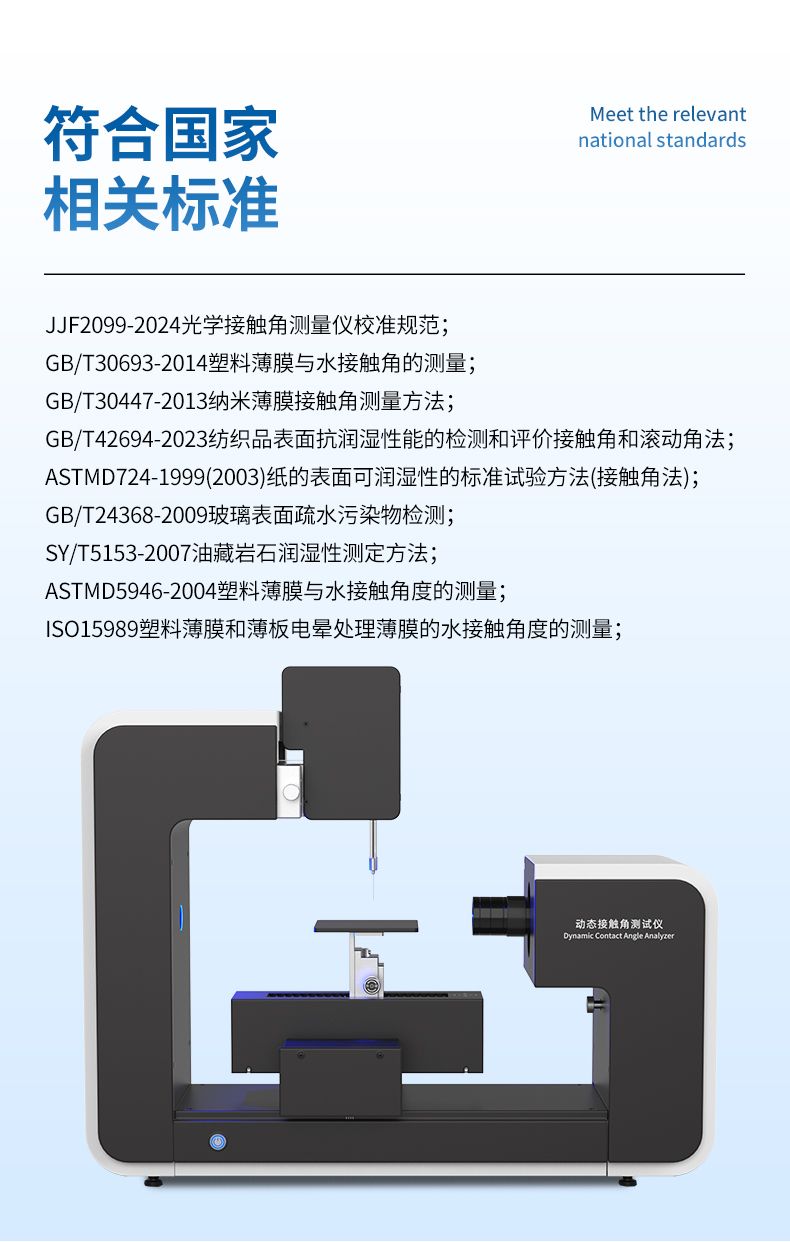

三、參考標準（部分標準）

JJF2099-2024光學接觸角測量?jī)x校準規范；

GB/T30693-2014塑料薄膜與水接觸角的測量；

GB/T30447-2013納米薄膜接觸角測量方法；

GB/T42694-2023紡織品表面抗?jié)櫇裥阅艿臋z測和評價接觸角和滾動角法；

ASTMD724-1999（2003）紙的表面可潤濕性的標準試驗方法（接觸角法）；

GB/T24368-2009玻璃表面疏水污染物檢測；

SY/T5153-2007油藏巖石潤濕性測定方法；

ASTMD5946-2004塑料薄膜與水接觸角度的測量；

ISO15989塑料薄膜和薄板電暈處理薄膜的水接觸角度的測量；

四、產品特點

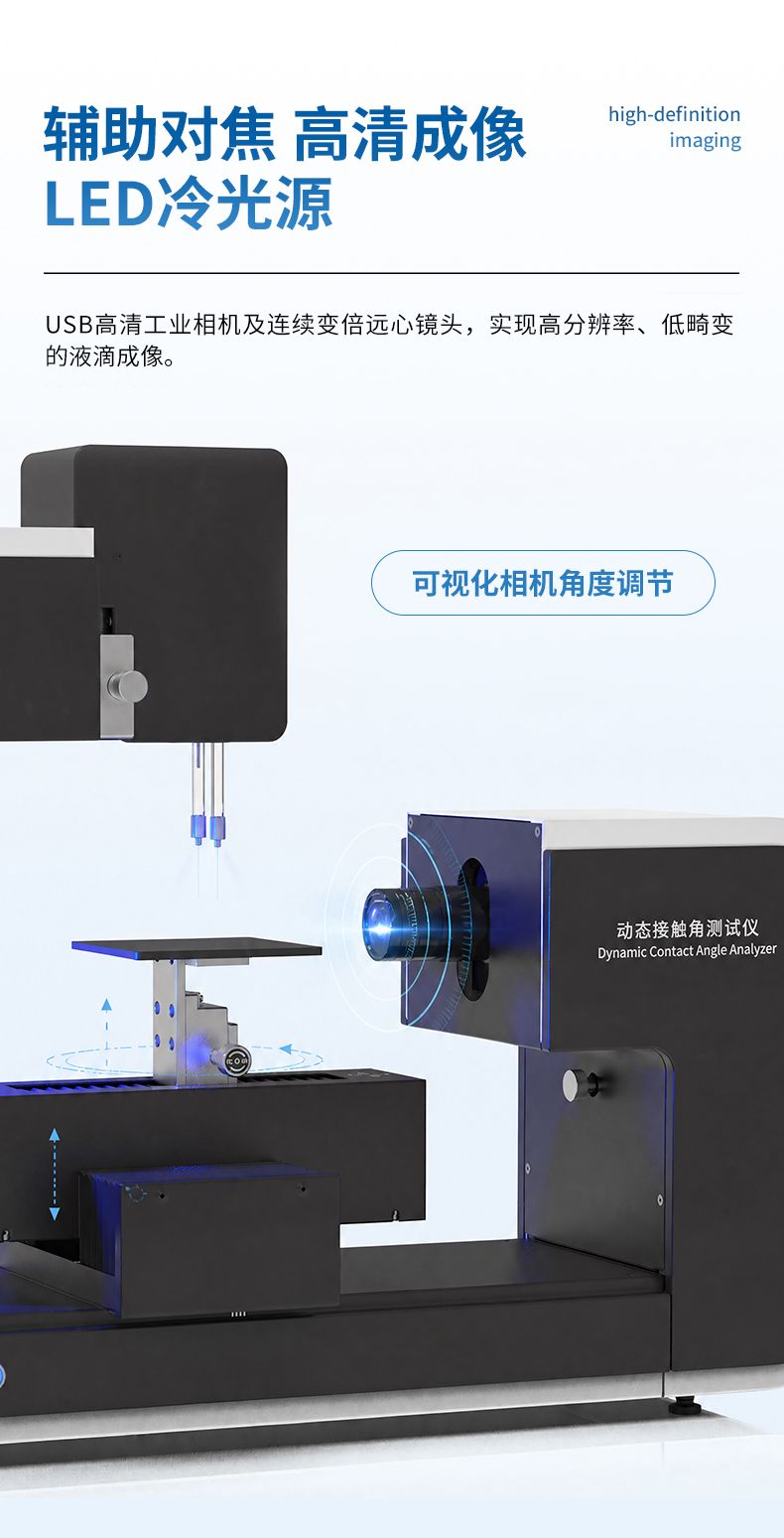

1．★輔助對焦系統：配備高靈敏度輔助對焦功能，確保成像清晰、操作便捷，有效提升測量精度與效率。

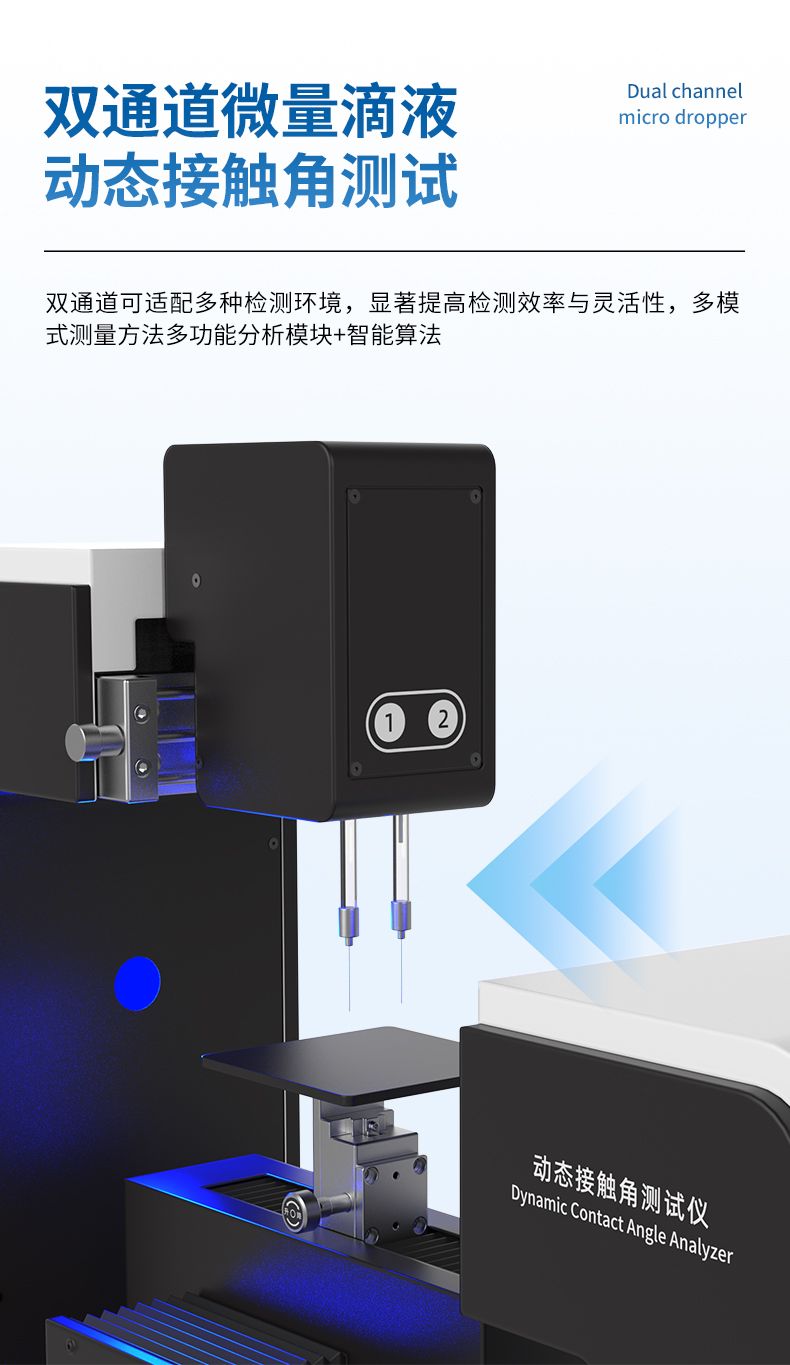

2．★雙通道微量滴液器設計：采用雙通道微量滴液系統，可適配多種檢測環境，顯著提高檢測效率與靈活性。

3．★可視化相機角度調節：相機拍攝角度支持可視化精確調節，能適應復雜樣品形貌及特殊實驗場景，增強系統通用性。

4．★全自動微量滴液器清洗系統：滴液通道具備全自動清洗功能，可徹底杜絕交叉污染，保障檢測結果的準確性與重復性。

5．★連續、批量自動滴液功能：通過一鍵啟動自動滴液、接液、測量與換點的流程，實現高效、等間距的批量樣品測試，顯著提升檢測效率，并減少人為誤差，確保數據穩定可靠。

6．★樣品臺：采用三維自動位移裝置，全軟件控制，實現自動定點定位測量，可根據不同產品設置不同測試方案。

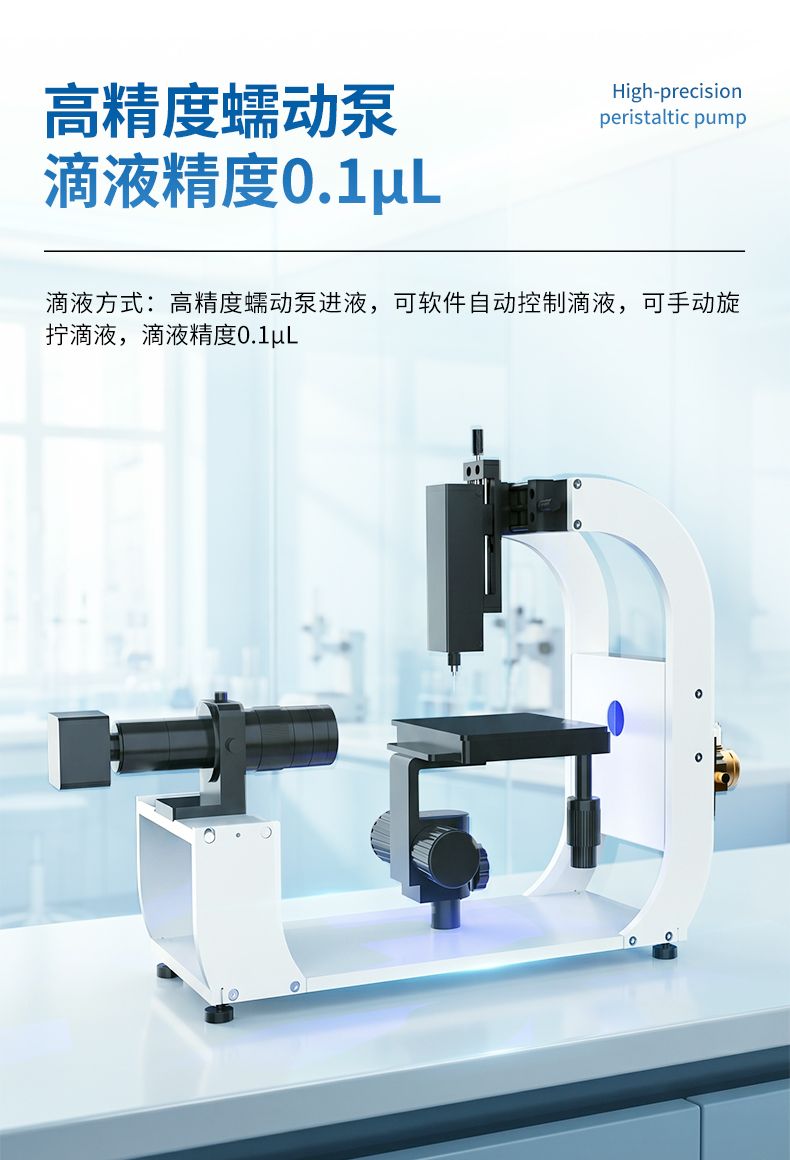

7．注射單元：采用高精度注射泵進液，由軟件定量定速控制，滴液穩定，精度極高。

8．高精度傳動與定位系統：采用精密傳動機構，實現高精度定位與重復定位控制，可在顯微尺度下實現精確定點測量。

9．高強度穩定結構設計：設備內部框架采用高強度、高穩定性的航空鋁結構，大幅提升系統的機械穩定性與抗干擾能力，確保長期運行下的科研級精度。

10．高精度多功能分析模塊與智能算法：內置多模式測量方法，支持接觸角、潤濕性能、表界面張力、表面能、前進后退角及滯后角、多點自動智能接觸角測量等，滿足不同材料與液體體系的多場景測試需求，提供全面的界面特性評價。

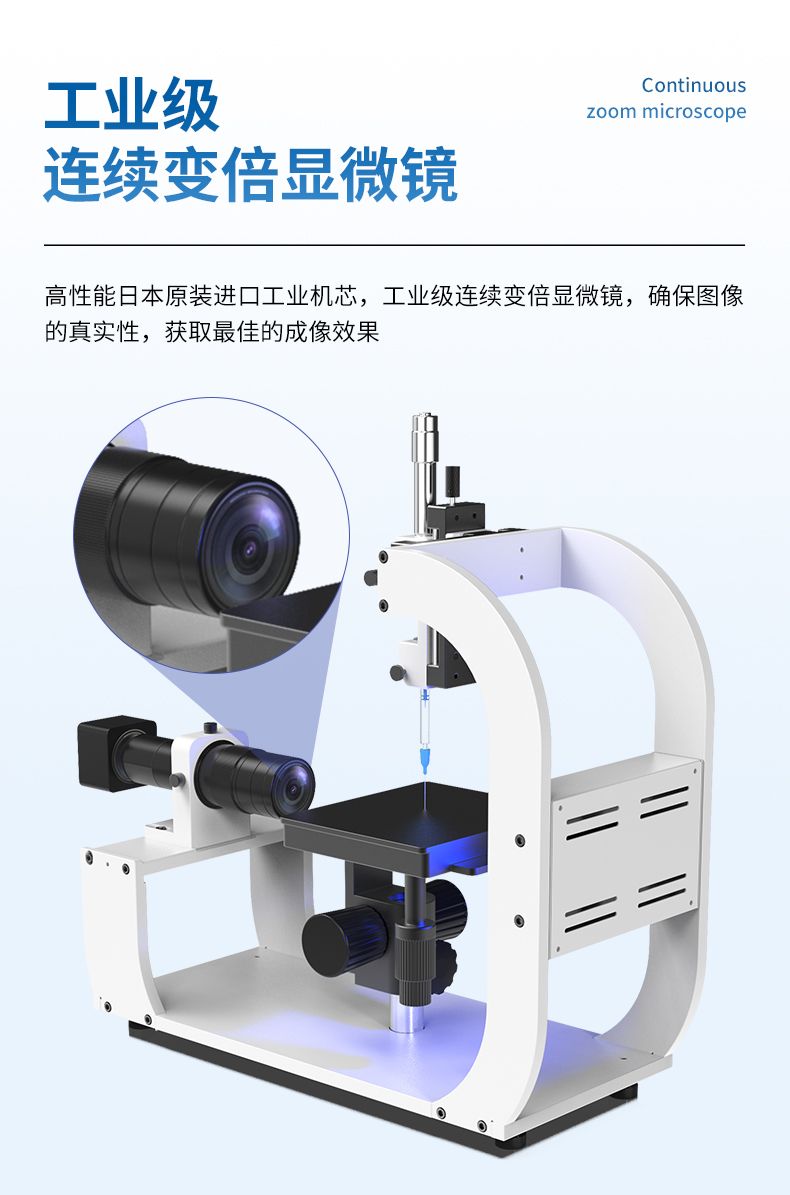

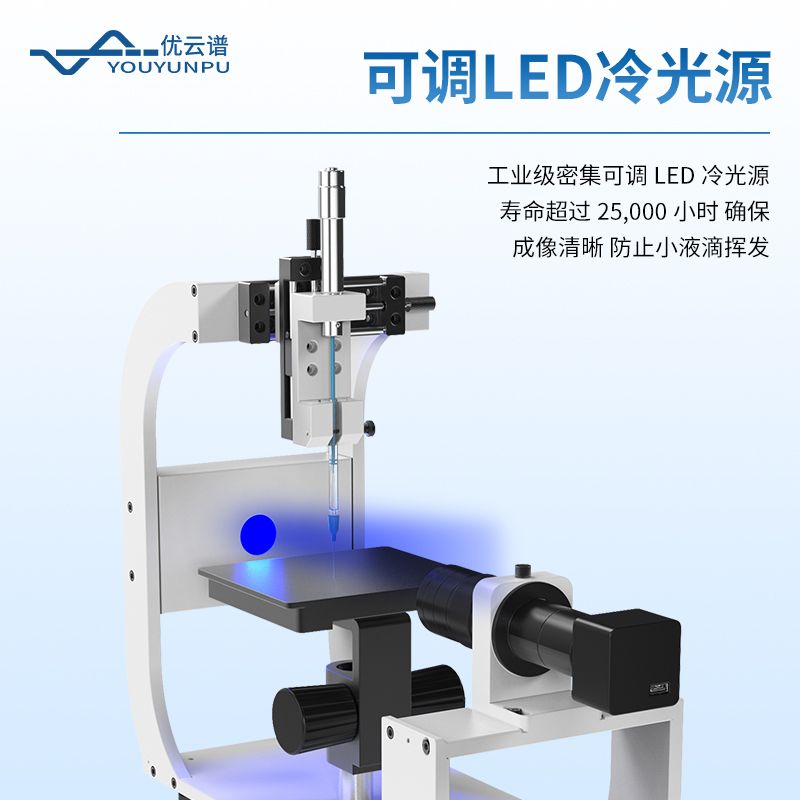

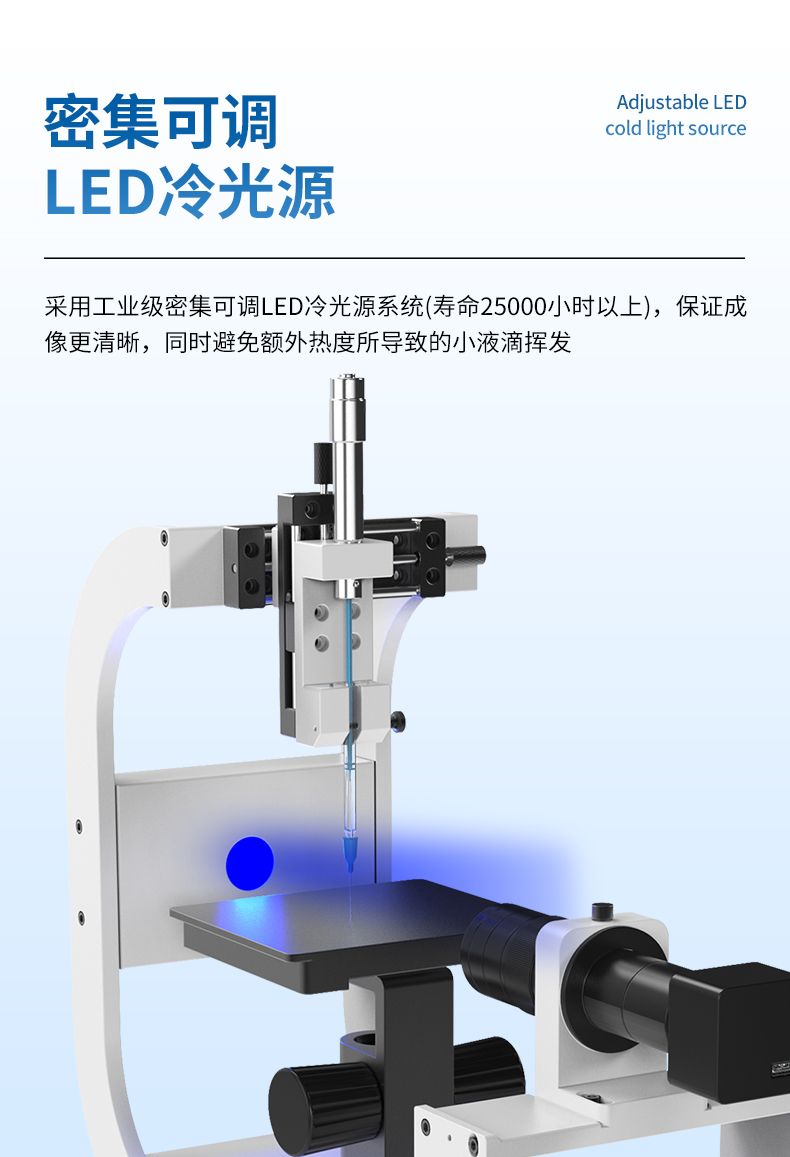

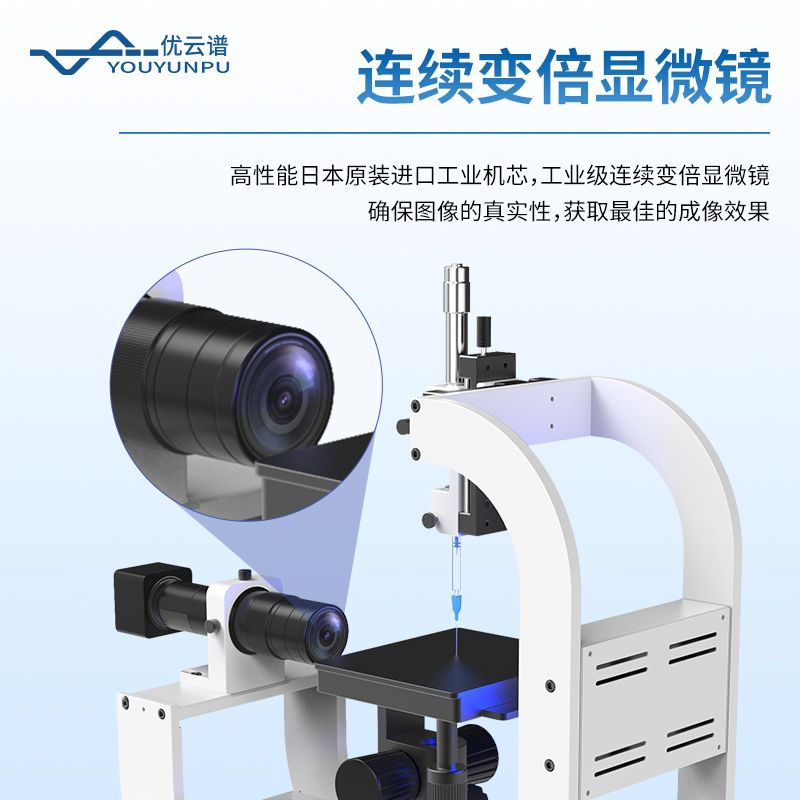

11．高清成像系統：采用LED冷光源、USB高清工業相機及連續變倍遠心鏡頭，實現高分辨率、低畸變的液滴成像。

12．多場景視頻錄制功能：支持測試過程的視頻采集與回放，可用于動態接觸角分析與實驗教學。

13．視角角度可調：支持平視、俯視、仰視等多視角觀察，滿足不同測試場景需求。

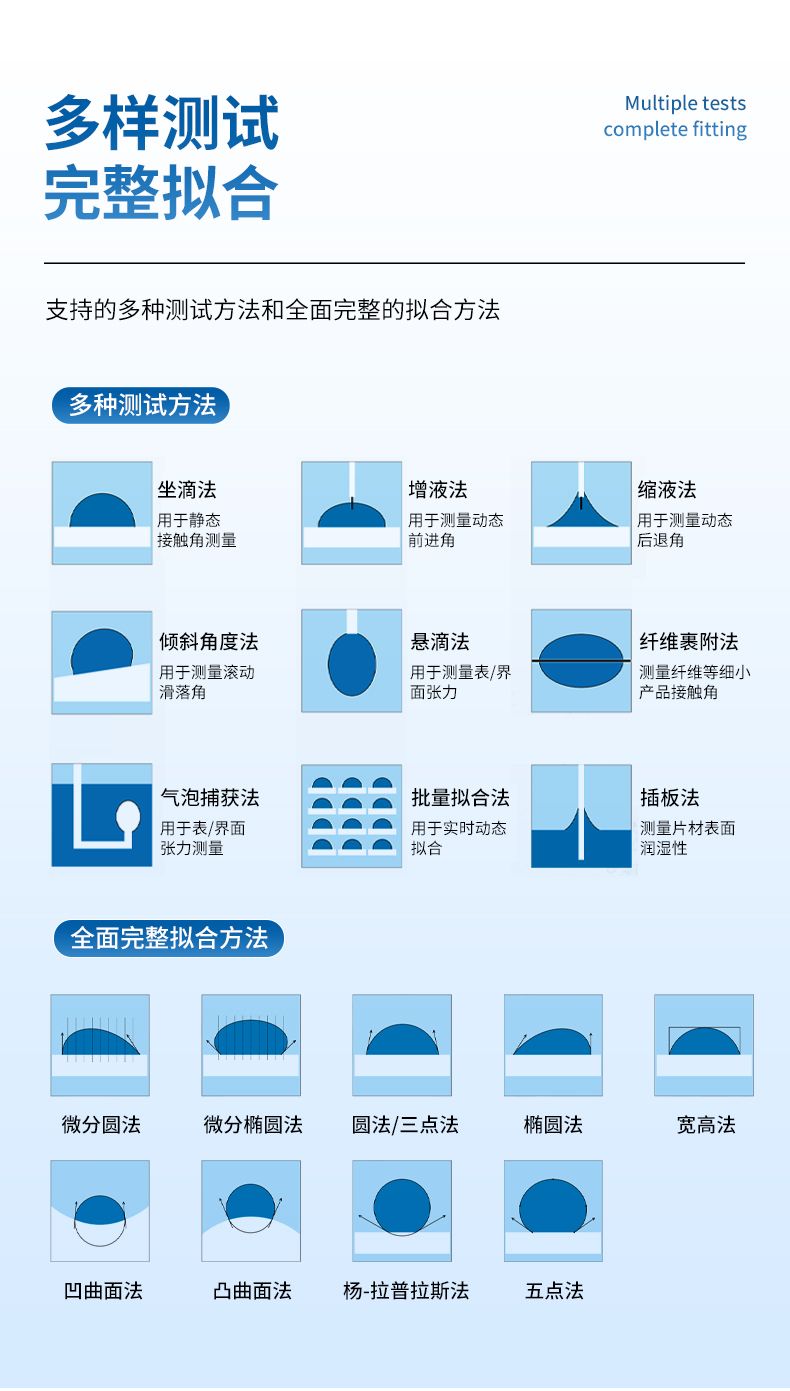

14．國內先進的接觸角測量分析軟件自動擬合法：支持一鍵自動擬合，無人工誤差，擬合方法包括圓法擬合（Circlemethod）、橢圓/斜橢圓擬合法（Ellipse/Obliqueellipse）等。

15．樣品方案設定、保存與調?。嚎筛鶕?jù)實際樣品尺寸規格在軟件中設置測量方案，后續同類產品測試可直接調取已存儲方案開展工作；針對不同樣品設置的測量方案可保存，下次測量同一類樣品時直接調取即可使用，提升測試效率。

16．雙邊接觸角測量：具備雙邊接觸角測量快速擬合功能，能更全面地分析液體與固體的表面潤濕性能，更準確反映表面實際潤濕情況。

17．動態數據記錄與擬合：支持動態拍攝、視頻快速測試數據，可連續性記錄測試接觸角的變化，再由軟件自動批量擬合，獲取動態變化規律。

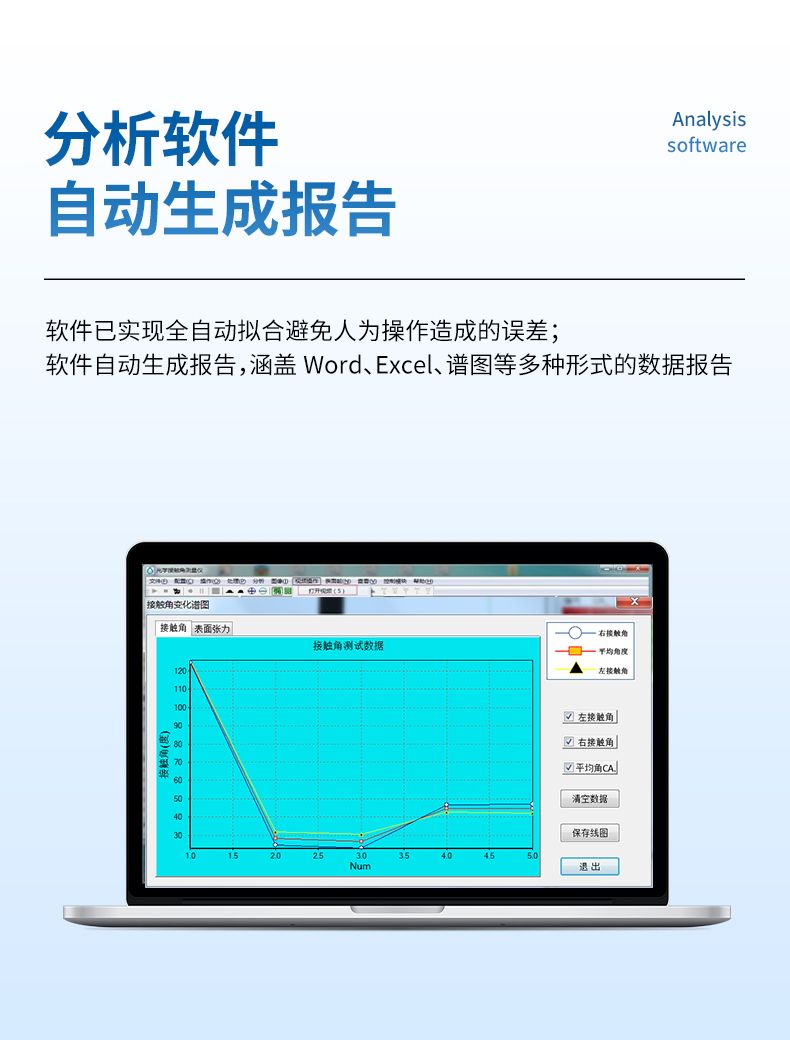

18．多格式報告生成：軟件可自動生成報告，涵蓋PDF形式、Excel形式、譜圖形式等多種數據報告，滿足不同場景下的數據呈現需求。

19．定制化功能支持：具備多種可選配功能件，公司研發團隊實力雄厚，可滿足客戶提出的各種定制測量要求。

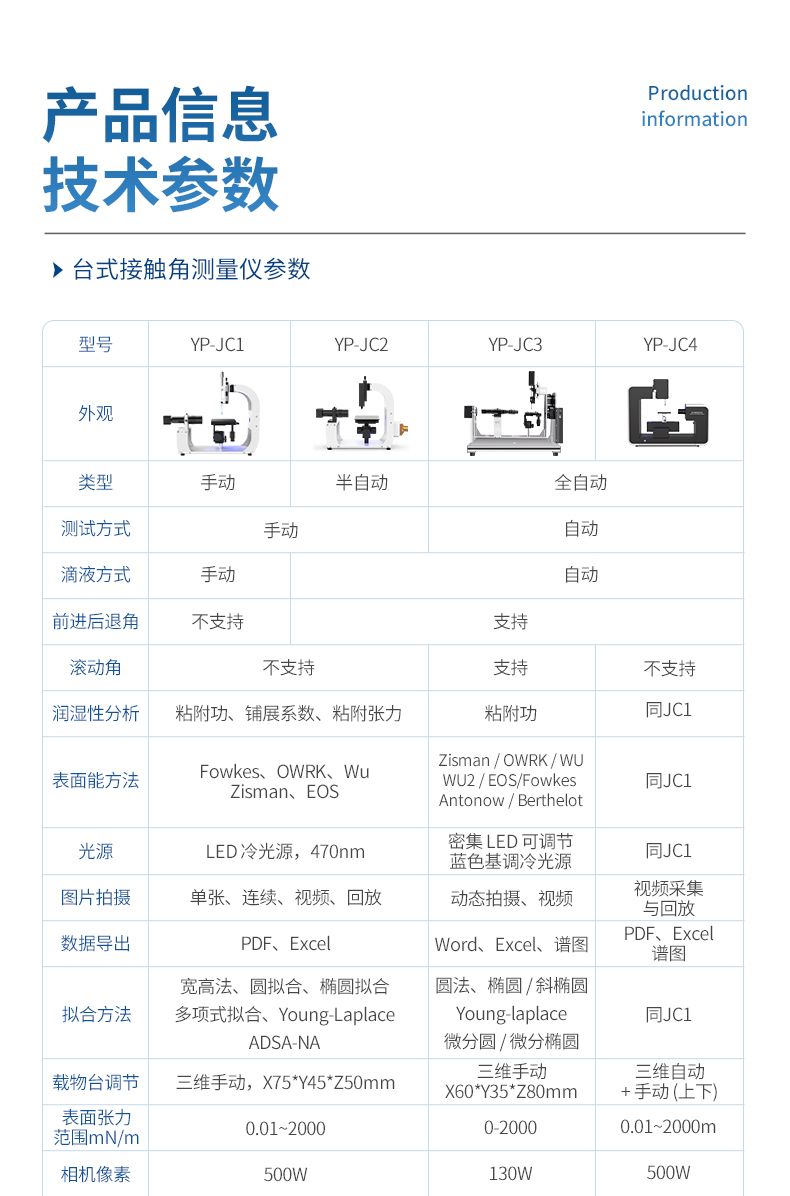

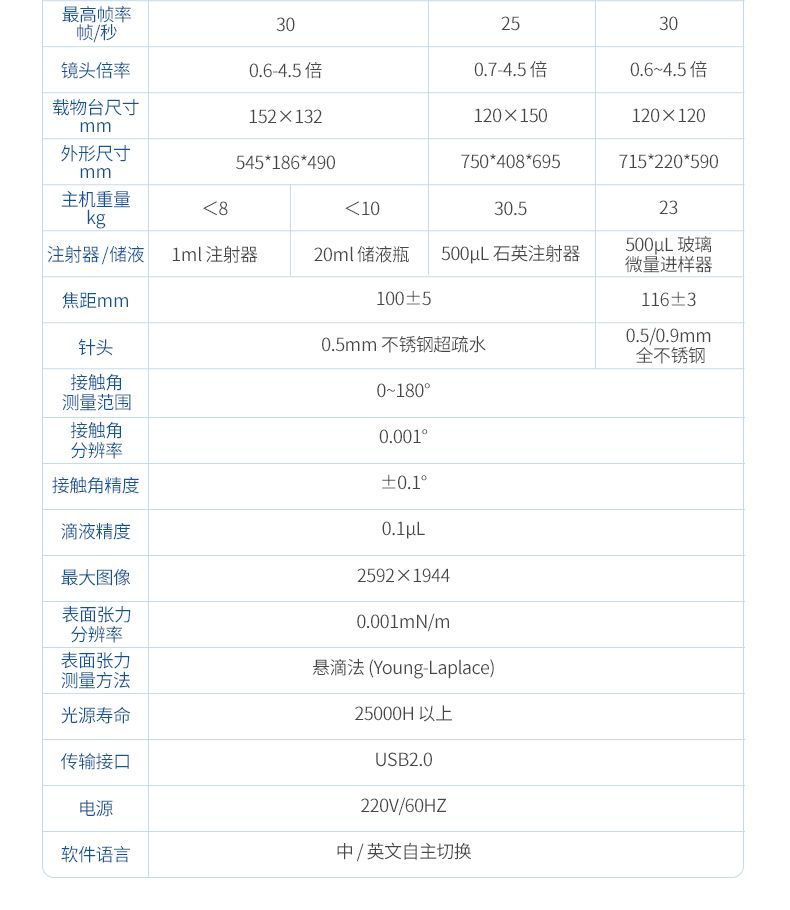

五、技術參數
